Toote kirjeldus

Külm sepistatud jahutusradiaator on hea alternatiiv valamisele, et moodustada suurepärase soojusjuhtivusega keerulisi kujundeid.

Külmsepistamise protsess võib muuta uimed peaaegu täiesti sirgeks, võimaldades ruut-mm kohta rohkem uimesid. Külm sepistatud jahutusradiaatorite kujundite hulka kuuluvad plaadiribide jahutusradiaatorid, ümmarguse tihvtiga jahutusradiaatorid ja elliptilised ribi jahutusradiaatorid. Külm sepistatud jahutusradiaatorite tootmine sobib väga hästi alumiiniumi ja vase kasutamiseks, kuna nende metallist jahutusradiaatorite vormimiseks ei nõuta kõrgeid temperatuure ja neid saab vormida minimaalsete kahjustustega.

Sekundaarseid töötlemistoiminguid, nagu augud, faasid ja astmed, saab tavaliselt lisada külmsepistatud jahutusradiaatorite tootmisesse, vähendades sellega jäätmeid.

Toote omadused

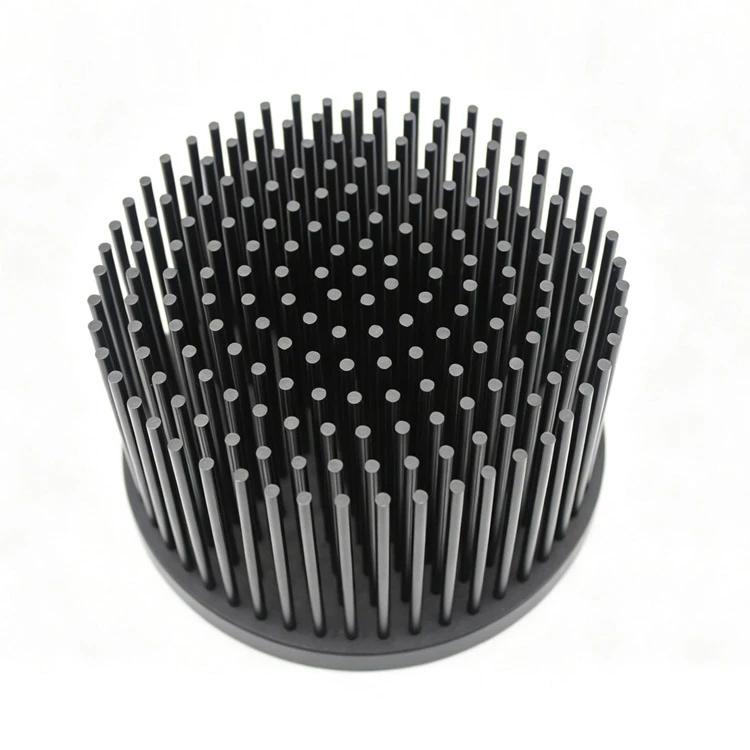

Integreeritud külmsepistatud monoliitstruktuur

Ühesammuline külmsepistamine aluse + tihvtide ribide jaoks ühe alumiiniumtükina, ribide ja aluse vahel puudub soojusliidese vahe, palju madalam soojustakistus kui kokkupandud poolitatud jahutusradiaatoritel.

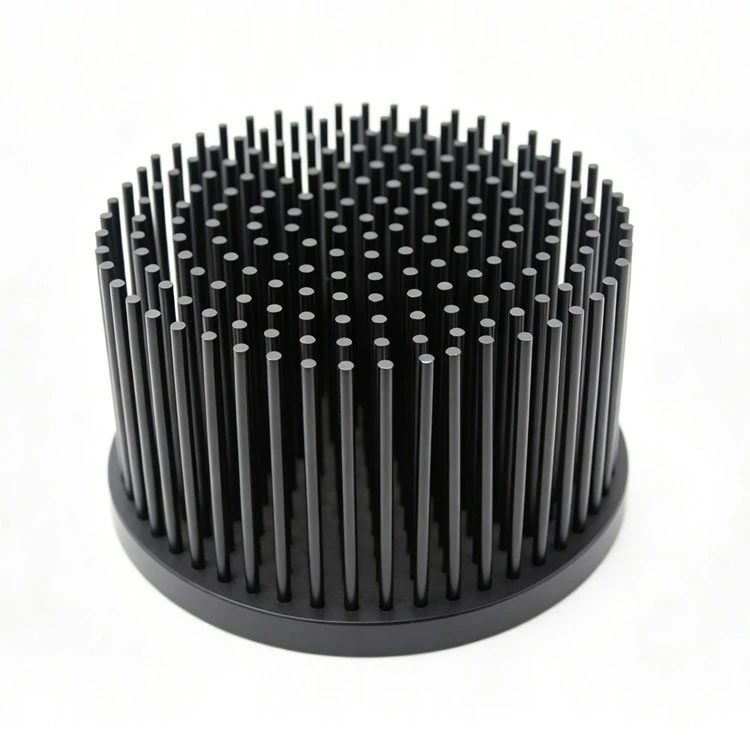

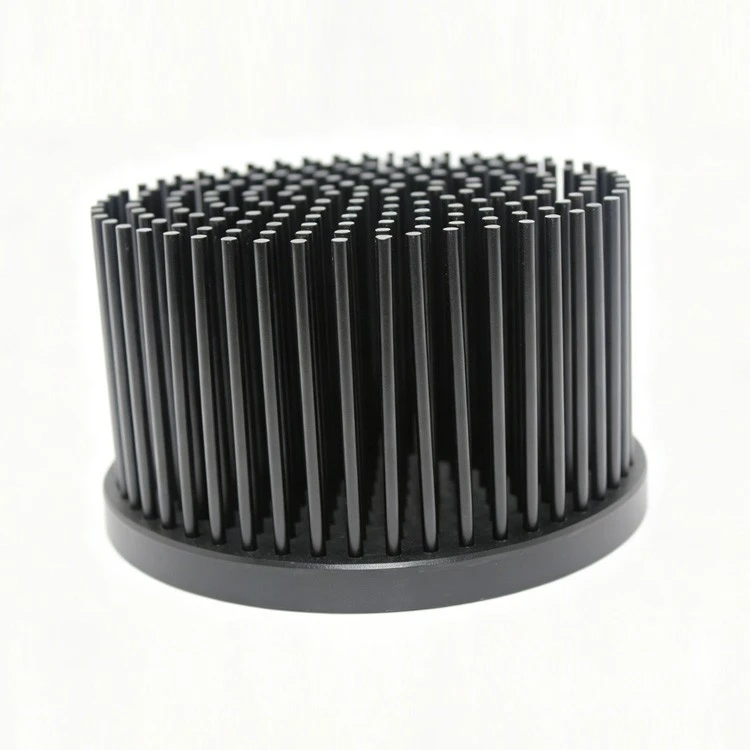

Äärmiselt-tihe vertikaalse tihvti uimede kujundus

Sirged, ühtlased silindrilised tihvtid, mis on tihedalt paigutatud; rohkem kontakte pindalaühiku kohta, et maksimeerida õhuga kokkupuutepinda, silmapaistvat passiivse konvektsiooni ja kiirgusjahutuse efektiivsust.

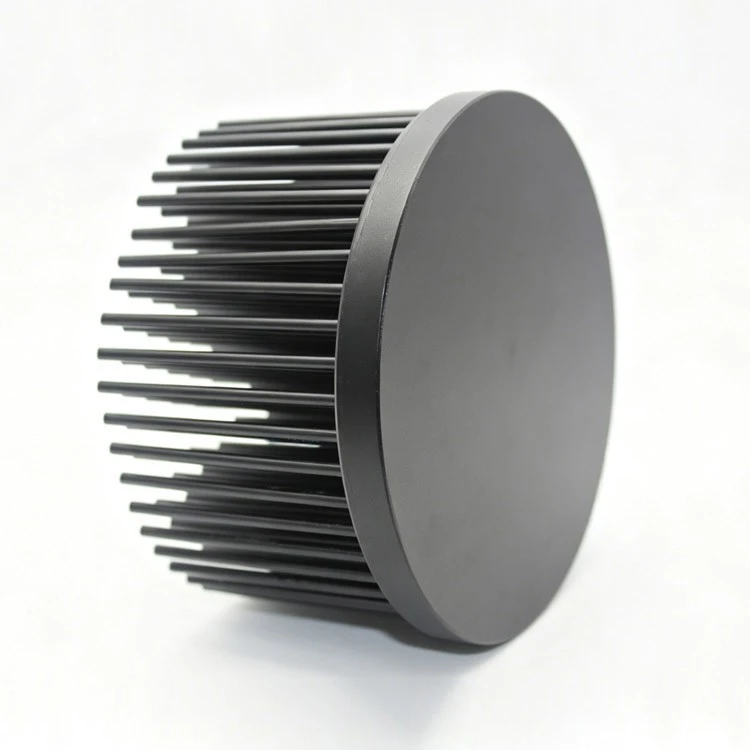

Lame ja sile paigaldusalus

Täpne lame ümmargune pealisplaat tihedaks kinnitamiseks soojusallikatega; sekundaarse CNC-töötlemise abil kohandatavad keermeavad, vastuaugud ja faasid.

Ühtne must anodeeritud pinnatöötlus

Mattmust oksüdatsioonikate suurendab infrapuna-soojuskiirgust, anti-oksüdatsiooni-, kriimustus--kindlat ja pikka kasutusiga välisvalgustitele.

Kerge massiivsest alumiiniumist korpus

Valmistatud kõrge -puhtusastmega alumiiniumisulamist, millel on suurepärane soojusjuhtivus, kergem kaal kui vasest külmsepistatud radiaatorid ja lihtsam toote kokkupanek.

Tehnilised andmed

Üksus	Standardne spetsifikatsioon	Kohandatud toetatud vahemik
Tooraine	1050/6063 alumiiniumsulam	Vase külm sepistamine valikuline
Käsitöö moodustamine	Täielik külm sepistamine	Sekundaarne CNC töötlemine aukude, astmete, faaside jaoks
Uime tüüp	Vertikaalne tahke ümmargune tihvt	Kohandatud tihvti läbimõõt, kõrgus, tihedus paigutus
Kuju vorm	Ringikujuline ümar alus	Saadaval elliptiline, ruudukujuline külm sepistatud tihvtidega jahutusradiaator
Pinna viimistlus	Must kõva anodeerimine	Hõbedane naturaalne anodeerimine, liivapritsiga töötlemine
Mõõtmete tolerants	±0,03 mm täpsusjuhtimine	Kohandatud suuruse läbimõõt, uime kõrgus joonise kohta
Jahutusrežiim	Passiivne loomulik konvektsioon	Ühildub lisaventilaatoriga sundjahutusega

Eelised

Valatud/ekstrudeeritud jahutusradiaatorite kohal

01/

Suurepärane soojusjuhtivus

Külm sepistamine moodustab metalli ilma kõrgel temperatuuril{0}}sulamiseta, säilitades alumiiniumi algse kõrge soojusjuhtivuse; puuduvad sisemised õhupoorid, mis on valuradiaatorites levinud.

02/

Suurem uimede tihedus ja suurem jahutusala

Külmsepistamisel saadakse täiesti sirged õhukesed tihvtid, mis võimaldavad palju rohkem ribi ruutmillimeetri kohta kui ekstrusioonvalamisel, parandades järsult soojuse hajumise võimet.

03/

Minimaalne materjaliraiskamine ja kulude kokkuhoid

Integreeritud vormimine + ühe-peatusega sekundaarne mehaaniline töötlemine (keermestamine, süvistamine, faasimine) vähendab täiendavaid töötlemisetappe ja toormaterjali kadu, alandab tootmiskulusid.

04/

Voolimise ajal konstruktsioonikahjustusi ei esine

Külmvormimine toatemperatuuril väldib metallitera kahjustusi kõrgel temperatuuril{0}}valamisel; valmistootel on suurem konstruktsioonitugevus ja vibratsioonikindlus.

05/

Paindlik kohandatud geomeetria tugi

Käsitöö, mida saab kohandada ümmarguse tihvti, plaadiuime ja elliptilise uime jaoks; kohandame tihvtide kõrguse, tiheduse, aluse paksuse ja paigaldusava paigutuse vastavalt klientide soojusenergia nõudlusele.

06/

Ühtlane soojuse hajumine ilma levialadeta

360-kraadine ümbritsev tihvtide paigutus tagab õhuvoolu mitmesuunalise tsirkulatsiooni, hajutab soojust ühtlaselt ja välistab suure võimsusega kiipide kohaliku ülekuumenemise.

Rakendused

Suure võimsusega LED-valgustus

COB-prožektor, staadionilamp, tööstuslik kõrglahtri valgus, lava kohtvalgusti, taimekasvatusvalgusti.

Laserseadmed

Väike lasermoodul, laserdioodi jahutuskorpus, laserprojektsiooniga jahutusradiaator.

Jõuelektroonika

Mini toitedraiver, signaalivõimendi, kõrgsageduslik{0}}pooljuhtkiibi jahutus.

Meditsiini- ja optilised seadmed

Meditsiiniline valgusallikas, optilise anduri seadmed passiivradiaator.

Autode lisatuled

Sõiduki suure võimsusega-töötuli, maastikul-sõidutulede jahutuskate.

Meie külmsepistamise võimsus

1. Professionaalne külmsepistamise tootmisliin

Täielikud-automaatsed külmsepistamispressid toetavad ümarate tihvtidega jahutusradiaatorite masstootmist ja stabiilse vormimiskonsistentsi hulgitellimuste jaoks.

2. Majasisene-sekundaarne täppis-CNC-mehaaniline töötlemine

Täielik{0}}järeltöötlemine: puurimine, keermestamine, puurimine, faasimine, soonte freesimine, et viimistleda kõik paigaldusfunktsioonid ühes tehases ilma kolmanda osapoole allhangeta.

3. Paindlik näidis- ja hulgitarne

Kiire prototüübi proovide võtmine 2–4 tööpäeva jooksul; stabiilne masstootmise tsükkel suuremahulistele-valgustite tootjatele, madal MOQ uurimis- ja arendustegevuse katsetellimuste jaoks.

4. Kohandatud joonise termilise optimeerimise teenus

Insenerid pakuvad tasuta soovitusi soojuse hajumise struktuuri simuleerimiseks, reguleerivad tihvtide tihedust/kõrgust, et see vastaks teie võimsuse ja korpuse ruumipiirangutele.

5. Range täielik kontroll enne saatmist

100% mõõtmete tolerantsi testimine, pinnadefektide sõelumine, soojusjuhtivuse proovide kontroll, et tagada iga partii ühtlane jahutus.
